Устройство доливки вводов УДВ-2М У1

Назначение



Устройство предназначено для доливки высоковольтных маслонаполненных герметичных вводов дегазированным трансформаторным маслом при монтаже, ремонте и в процессе эксплуатации силовых трансформаторов.
Изготавливается по ТУ У 29.2-21189148-003-2001. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицировано на соответствие требованиям «Технического реглмента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Вид климатического исполнения — У1 по ГОСТ 15150-69.
Обслуживающий персонал — 2 человека.
Экобезопасность — по ГОСТ 12.1.005-88.

Состав установки

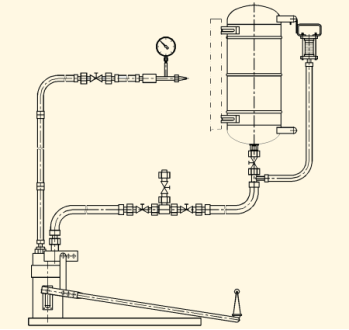

УДВ-2М У1, устройство доливки вводов (схема)

Устройство состоит из поршневого насоса с ручным приводом, рамы, 3-х сменных баков, запорно-регулирующей арматуры, мановакуумметра и соединительных шлангов.
Конструкция поршневого насоса исключает подсос воздуха из внешней среды (имеется гидрозатвор). Баки выполнены герметично и позволяют длительно хранить дегазированное масло. Мановакуумметр и запорный сильфонный вентиль позволяют осуществлять контроль давления в баке.
Насос установлен на раме, выполненной из прямоугольных металлических труб и двух металлических колес, которая позволяет производить транспортирование устройства в пределах подстанции и предотвращает опрокидывание устройства при эксплуатации. Всасывающий и нагнетательные клапаны, а также запорно-регулирующая арматура и соединительные шланги обеспечивают заполнение баков трансформаторным дегазированным маслом и его перекачку в высоковольтные вводы.



Характеристики

Наименование         Ед.измПоказатель
Производительность за один полный ход поршня см3 max 150
Давление масла на выходе кгс/см2 3…15
Объем бака исходного масла л 5-25
Количество баков   3
Длина напорного соединительного шланга м 8
Габариты, не более
В транспортном положении
Длина мм 920
Ширина мм 420
Высота мм 430
В рабочем положении
Длина мм 1200
Ширина мм 420
Высота мм 1440
Масса, не более
В исходном состоянии кг 40
В рабочем положении (с баком исходного масла, рукавами, уравнительной ёмкостью и ручкой) кг 60
